Обзор СТАРТ-ПРОФ

Семейство программ для проектирования и расчета прочности и жесткости трубопроводов различного назначения.

Обзор

Старт-Проф – одна из самых распространенных программных систем расчета прочности и жесткости трубопроводов различного назначения в России и странах СНГ. Программная система достигла уровня своеобразного промышленного стандарта и по своим потребительским свойствам не уступает зарубежным аналогам.

Программа используется в 1500 организаций России, Украины, Казахстана, Белоруссии, Узбекистана, Туркменистана, Китая, Японии, Великобритании, Италии, Чехии, Латвии, Сербии, Болгарии, Германии, Финляндии и Кореи.

Старт-Проф успешно используется во многих отраслях промышленности, например:

Энергетика, теплоснабжение, коммунальные сети

Нефтегазовая промышленность, нефте- и газопереработка, нефтехимия

Химическая промышленность

Металлургия

Пищевая промышленность

Фармацевтика

Судостроение

Водоснабжение

Благодаря огромному числу пользователей и обратной связи со специалистами различных отраслей промышленности программная система Старт-Проф устойчиво развивается и модернизируется, чтобы соответствовать современным требованиям промышленности.

Программа постоянно верифицируется, в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами.

Используется внутренняя система качества: каждая выпускаемая версия Старт-Проф проходит автоматическое и ручное тестирование на нескольких сотнях верификационных расчетных моделях.

Выполнение расчетов по программам Старт-Проф обеспечивает надежность и безопасность при эксплуатации трубопроводных систем различного назначения, облегчает согласование проекта с контролирующими органами (Ростехнадзор, Главсгосэкспертиза), сокращает затраты и время пусконаладочных работ.

Возможности

Старт-Проф позволяет рассчитывать различные типы трубопроводов:

Надземные

Защемленные в грунте

Вакуумные

В рубашке

Криогенные

Высокого давления

Пластиковые

Стеклопластиковые

Из цветных металлов

Нормы

Расчеты проводятся в соответствии с нормативными документами:

Трубопроводы пара и горячей воды
- РД 10-249-98 (Россия)
- ASME B31.1-2018 Power piping (США)
- DL/T 5366-2014 (Китай)
Тепловые сети
- ГОСТ Р 55596-2013
- РД 10-400-0 (Россия)
- CJJ/T 81-2013 (Китай)
Технологические трубопроводы
- ГОСТ 32388-2013 (Россия)
- ASME B31.3-2018 + Ch. IX Process Piping (США)
- EN 13480-2017 Metallic Industrial Piping (Евросоюз)
- GB/T 20801-2006 Process Piping (Китай)
- GB 50316-2008 Metallic Industrial Piping (Китай)
Магистральные газо- и нефтепроводы
- СНиП 2.05.06-85 (Россия)
- СП 36.13330.2012 (Россия)
- ASME B31.4-2016 + Ch. IX & XI Liquid Transportation (США)
- ASME B31.8-2018 + Ch. VIII Gas Transmission (США)
- GB 50251-2015 Gas Pipelines (Китай)
- GB 50253-2014 Oil Pipelines (Китай)
Трубопроводы из стеклопластика
- ISO 14692-3:2002/Cor 1:2005 (Международный)
Трубопроводов из полимерных материалов PE, PE-RT, PP, PB, PVC, PVDF и др.
- ГОСТ 32388-2013 (Россия)
Другие трубопроводы
- ASME B31.5-2016 Системы обогрева и охлаждения
- ASME B31.9-2016 Коммунальные трубопроводы зданий
Коэффициенты интенсификации и гибкости
- ASME B31J-2017
Оценка допускаемых нагрузок на оборудование:
- ГОСТ 32601-2013, Центробежные насосы (Россия)
- API 610 11th Edition, Центробежные насосы (США)
Учет податливостей штуцеров оборудования
- WRC-297
Расчет на сейсмические воздействия
- СНиП II-7-81* (Россия)
- СП 14.13330.2018 (Россия)
- НП-031-01 (Россия)
- GB 50011-2010 (Китай)
Расчет на ветровые воздействия
- СП 20.13330.2016 (Россия)
- GB 50009-2012 (Китай)
- ASCE 7-16 (США)
- NBC 2010 (Канада)
- EN 1991-1-4 2005+A1-2010 (Евросоюз)
- UBC 1997
- IBC 2012 (Международный)
- IS.875.3.1987 (Индия)
- AZ/NZS 1170.2:2011 (Новая зеландия)
- NBR 06123-1988 (Бразилия)
- BS 6399-2 (Великобритания)
- CNS (Тайвань)
- NSR-10 (Колумбия)
- KBC 2016 (Южная Корея)
- CFE 2008 (Мексика)
- Давление ветра в зависимости от высоты
- Скорость ветра в зависимости от высоты
Расчет на снеговые нагрузки
- СП 20.13330.2016 (Россия)
- GB 50009-2012 (Китай)
- ASCE 7-16 (США)
- NBC 2010 (Канада)
- EN 1991-1-3-2003+A1-2015 (Евросоюз)
- IBC 2012 (Международный)
- KBC 2016 (Южная Корея)
Расчет на гололедные нагрузки
- СП 20.13330.2016 (Россия)
- GB 50135-2006 (Китай)
- ASCE 7-16 (США)
- IBC 2012 (Международный)

Интеграция

Старт-Проф имеет интерфейсы для интеграции с рядом программ для расчета и проектирования:

Программа	Импорт в Старт-Проф	Экспорт из Старт-Проф
Гидросистема	+	+
CAESAR II	+	–
AutoPIPE	+	–
AVEVA PDMS	+	+
PlantSpace	+	–
OMNI-Pipe	+	–
AutoPLANT	+	–
I-Sketch	+	–
CADWorx	+	–
Smart 3D	+	–
Smart Plant	+	–
PCF формат	+	–
Открытый формат	+	+
PLANT 4D	+	–
КОМПАС	–	+
AutoCAD	–	+
Autodesk Revit	+	–

Базы данных

Для того чтобы не вводить необходимые параметры вручную, имеется ряд встроенных баз данных:

Материалы

Пружины

Крепления постоянного усилия

Грунты

Компенсаторы

Изоляция

Трубы

Тройники

Отводы

Переходы

Интерфейс

Старт-Проф имеет современный наглядный и интуитивно понятный пользовательский интерфейс, документацию и справочную систему на русском, английском и китайском языках.

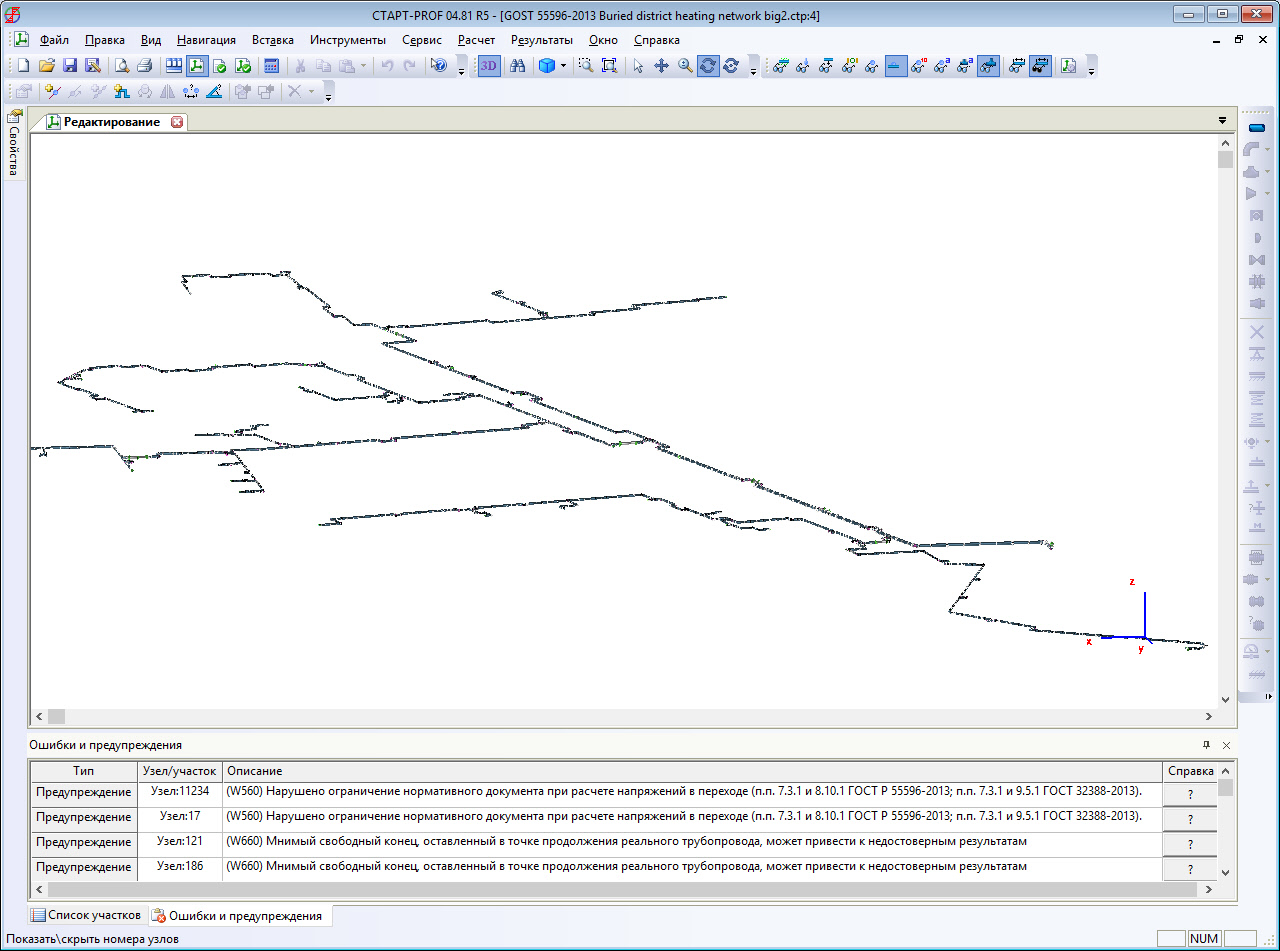

Расчетная модель подземной тепловой сети большого размера

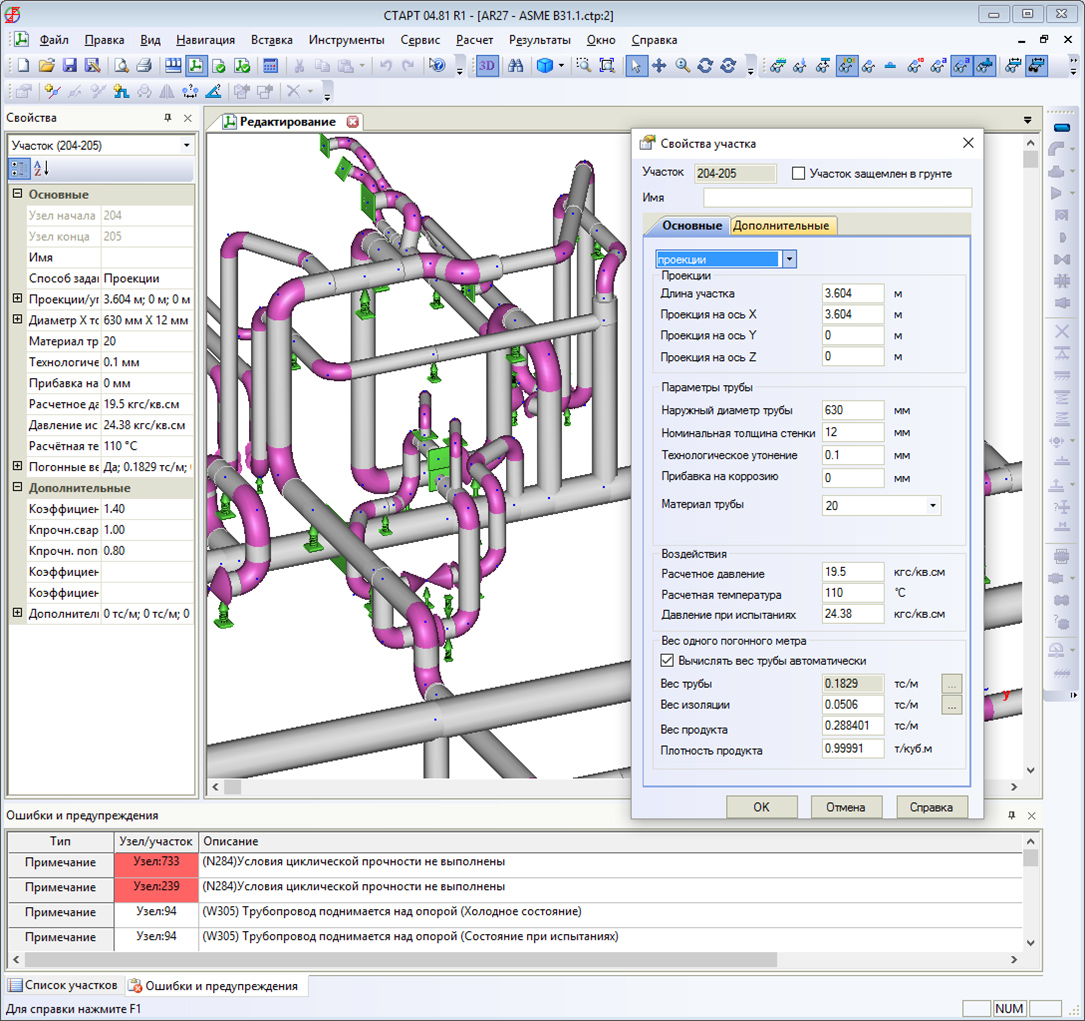

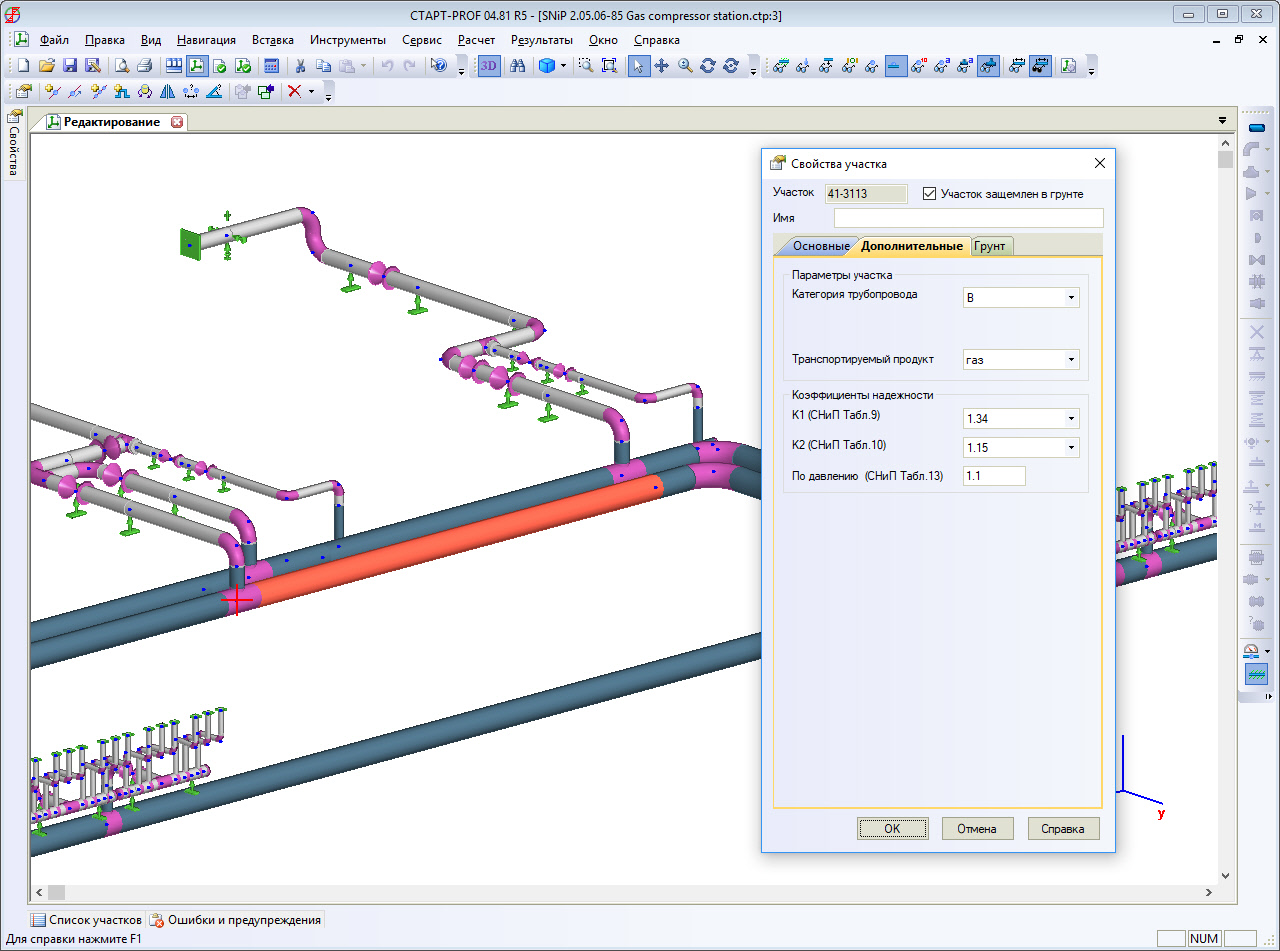

Окно «свойства участка»

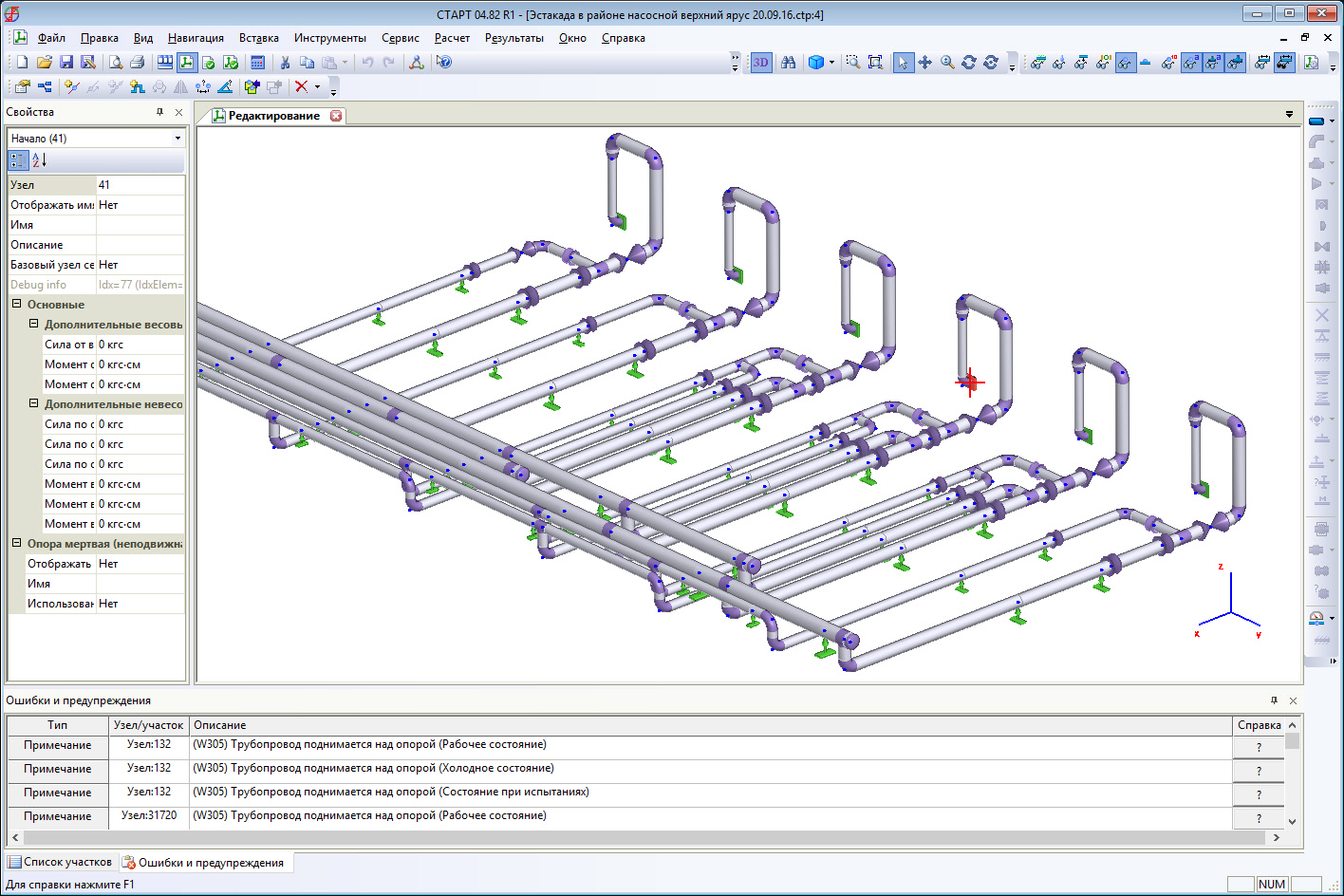

Расчетная модель насосной станции

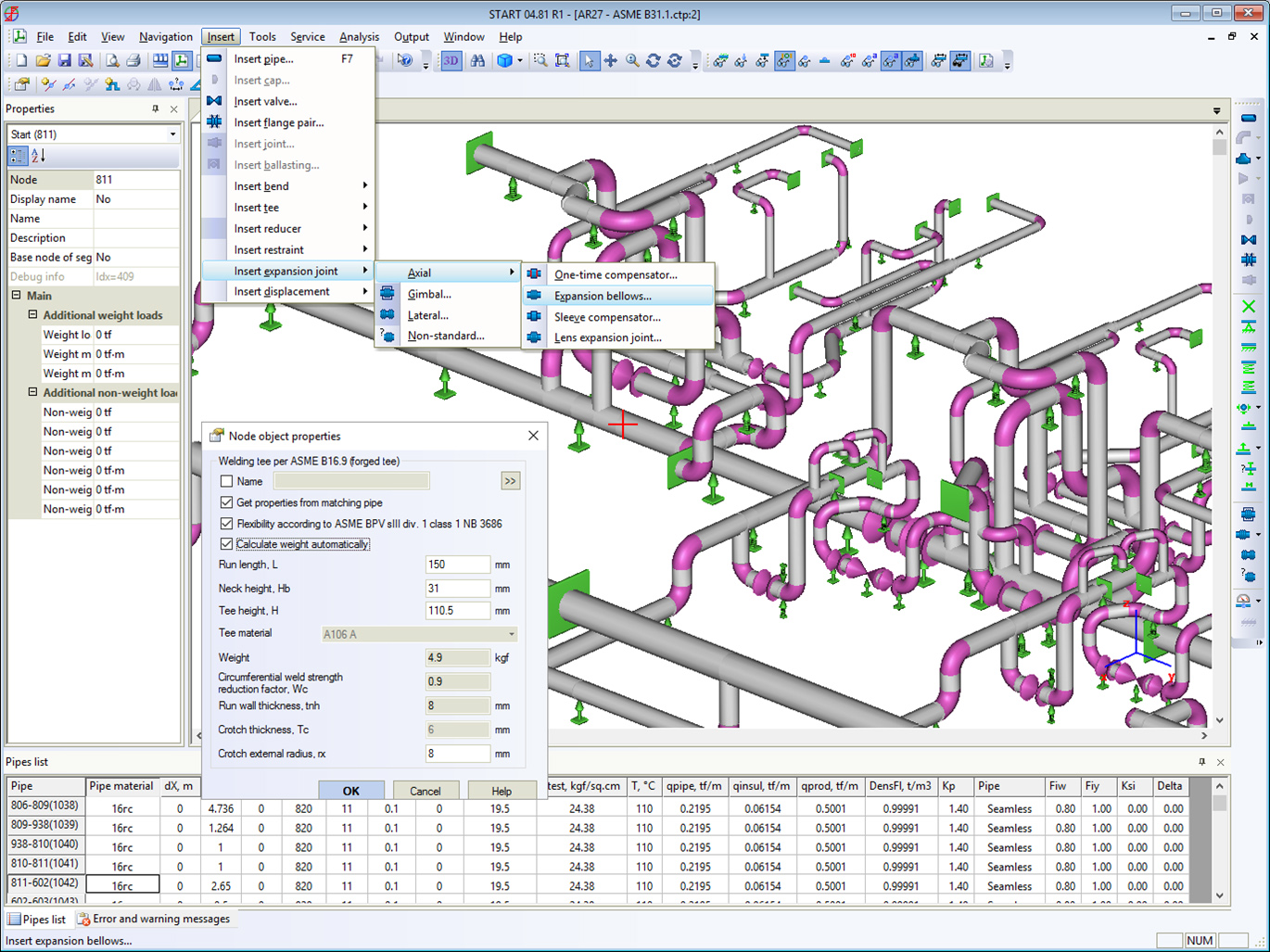

Английский интерфейс

Русский интерфейс

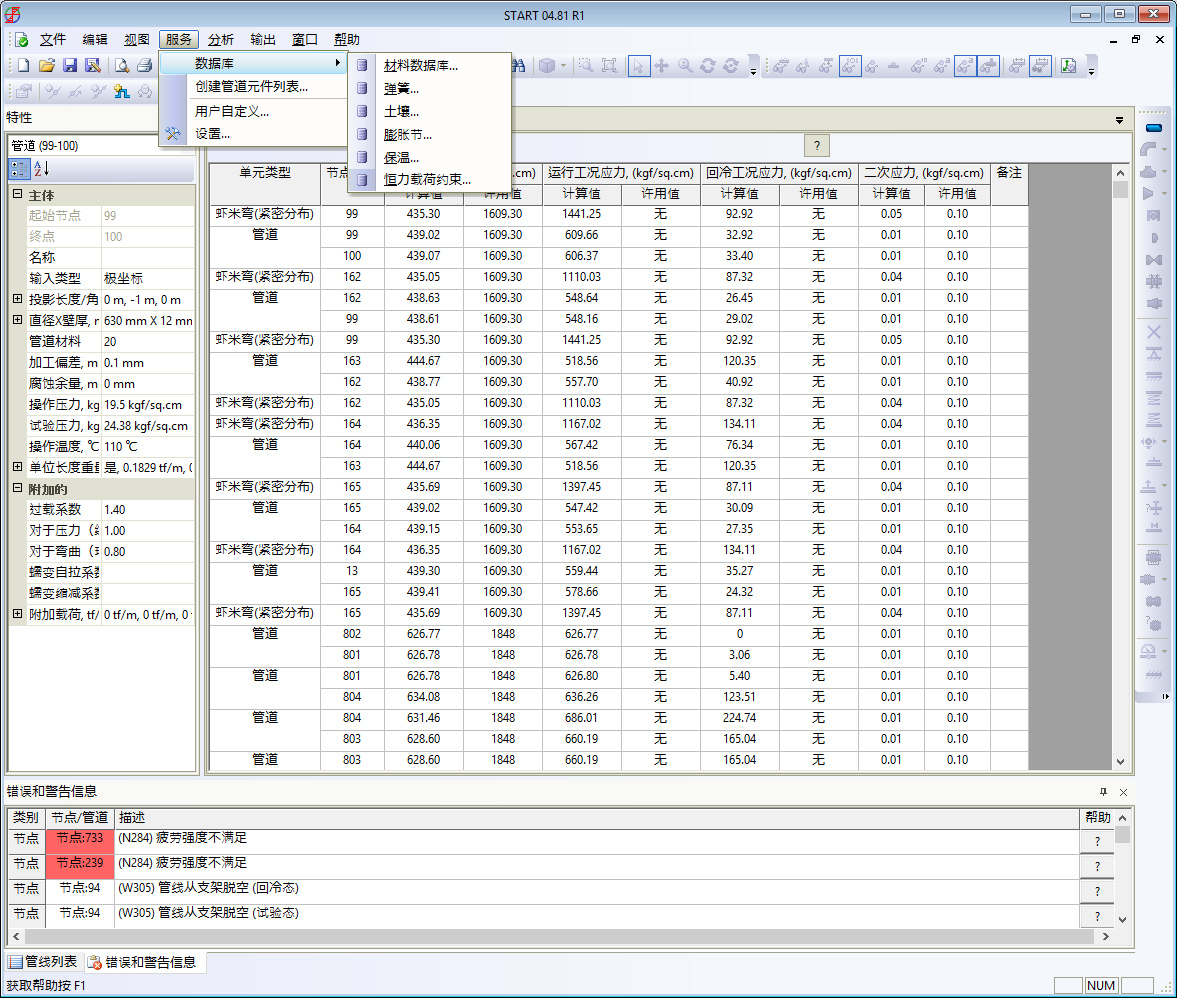

Китайский интерфейс

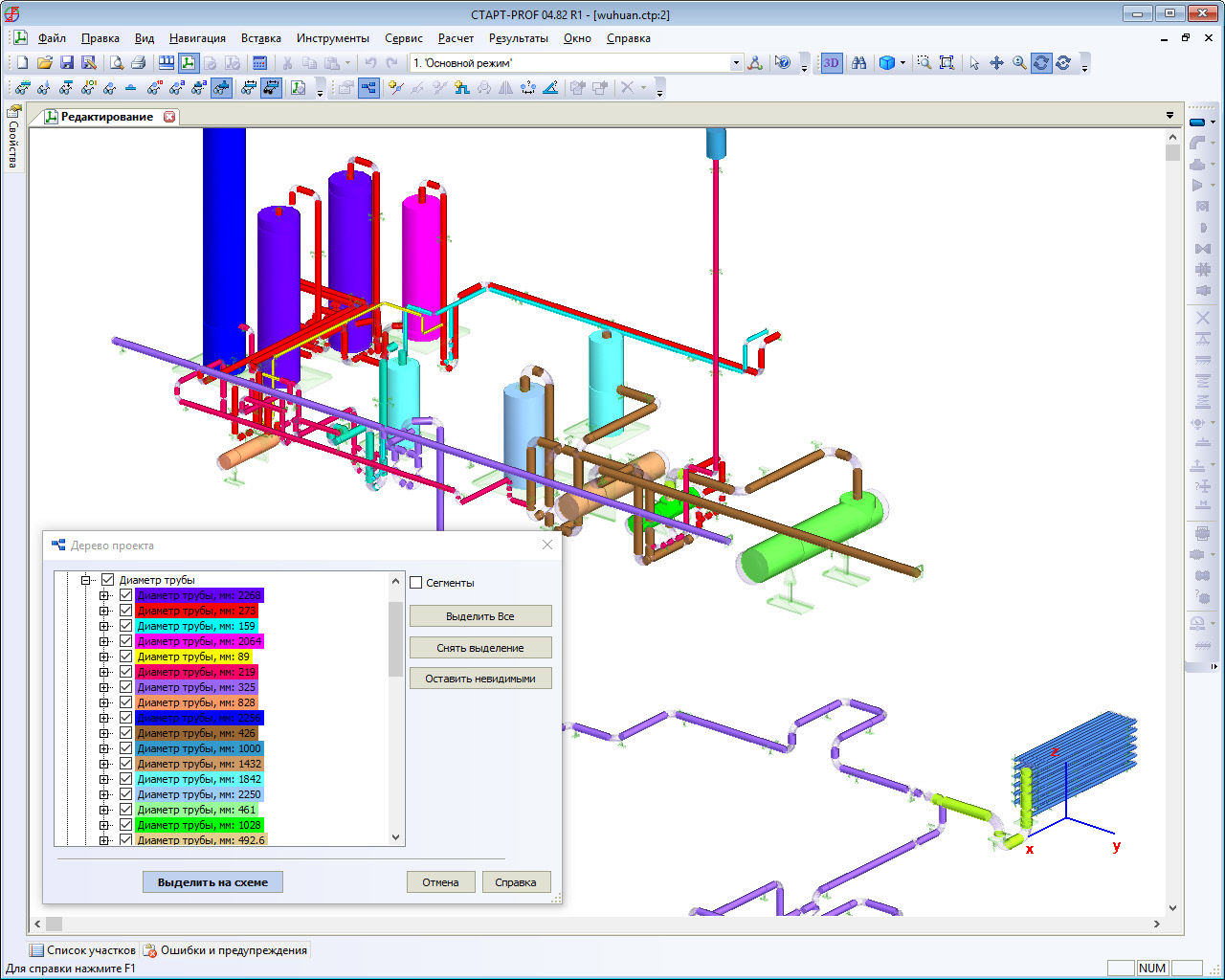

Возможности дерева проекта

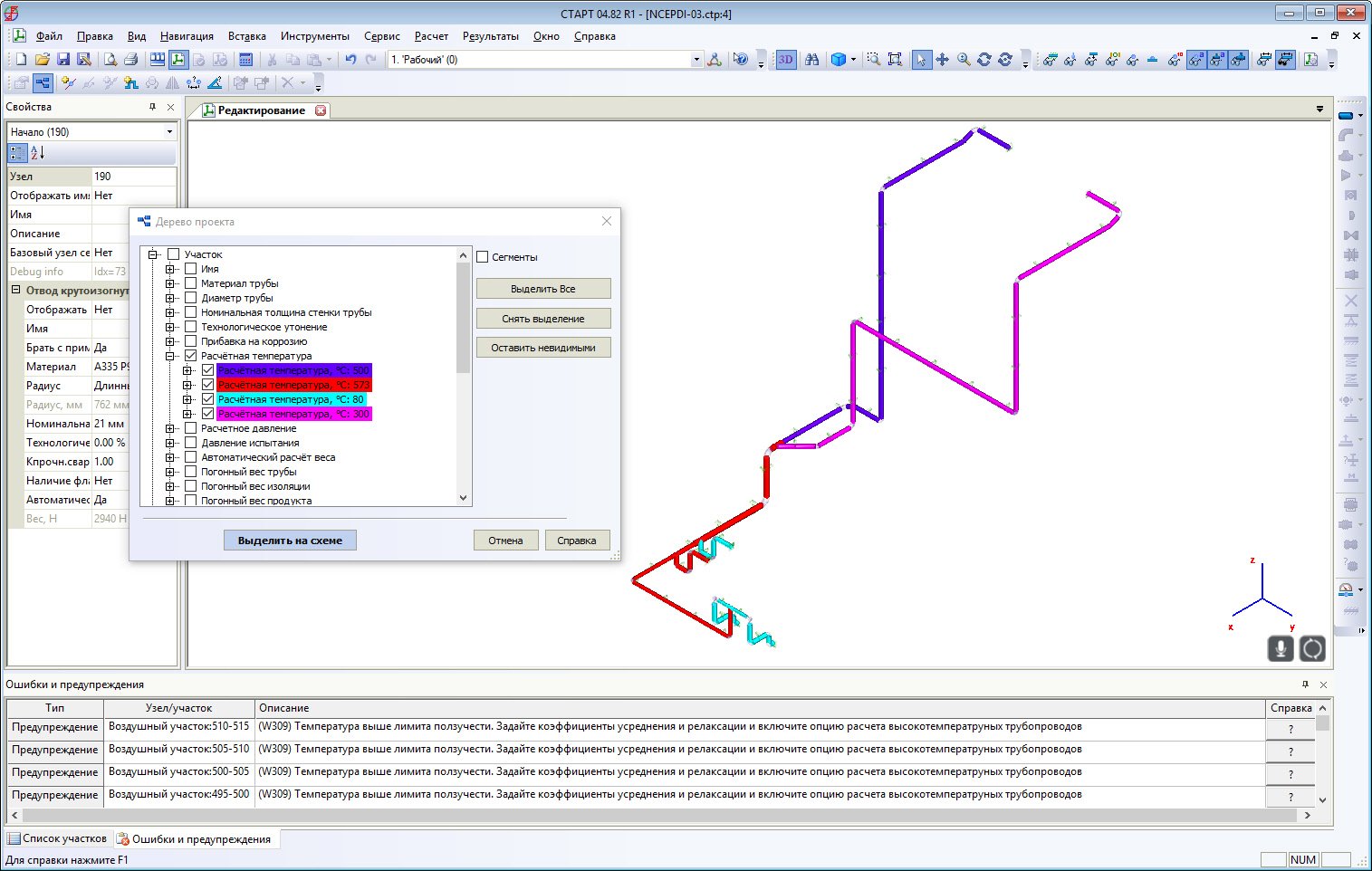

Расчетная модель технологического трубопровода

При построении используется простая и понятная любому рядовому проектировщику объектно-ориентированная расчетная модель трубопровода. Объектами, из которых состоит трубопровод, являются:

Трубы

Отводы

Тройники

Переходы

Крепления

Компенсаторы

Деформации

Нагрузки

Смещения опор

Арматура

Фланцевое соединение

Заглушка

Балластировочный утяжелитель

Соединение

СТАРТ-Элементы – инструмент конструктора трубопроводов

С помощью СТАРТ-Элементы можно определить:

компенсирующую способность поворотов Г-, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;

компенсирующую способность поворотов Г-, Z-образной формы и П-образных компенсаторов при бесканальной прокладке трубопроводов в грунте

толщину стенки или предельное давление для труб, отводов, тройников, заглушек, переходов согласно выбранному нормативному документу;

расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;

общую и местную устойчивость прямолинейных и криволинейных участков труб под действием температурного расширения, наружного давления (вакуума) и давления грунта (для труб бесканальной прокладки);

минимальную глубину заложения для участков бесканальной прокладки из условия устойчивости;

максимальную глубину заложения для участков бесканальной прокладки из условия прочности пенополиуретановой изоляции;

предельно допустимые расстояния между стартовыми компенсаторами и температуру их замыкания для трубопроводов, защемленных в грунте;

допустимую нагрузку на седловую опору для труб большого диаметра;

герметичность фланцевых соединений;

жесткость сильфонных компенсаторов при отсутствии данных от изготовителя.

Возможности расчета

Расчет нескольких не связанных трубопроводов в одном файле

Редактор режимов работы

Результаты расчета

Интерактивная графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода, иллюстрация выполнения нормативных критериев прочности на схеме трубопровода

Всесторонняя логическая проверка качества исходных данных для расчета

Автоматическая проверка всех деталей трубопровода на внутреннее давление

Авторская методика учета трения в скользящих, направляющих, упругих опорах

Расчет назначенного ресурса технологических трубопроводов согласно ГОСТ 32388-2013 и тепловых сетей согласно ГОСТ Р 55596-2013

Расчет отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям ГОСТ 32388-2013

Расчет податливости штуцеров сосудов и аппаратов для более точного вычисления нагрузок на штуцеры и напряжений в трубопроводе

Оценка прочности пенополиуретановой изоляции

Автоматический подбор пружин для упругих опор и подвесок, автоматический расчет необходимой затяжки

Автоматический учет «манометрического эффекта» в отводах, имеющих начальную овальность, и распорных усилий от внутреннего давления во всем трубопроводе

Учет маятникового эффекта при отклонении тяг жестких и упругих подвесок от вертикального положения

Учет односторонних связей (например, подъем трубопровода над опорами)

Учет особенностей работы упруго-изогнутых участков большого радиуса

Системные требования

Windows 7/8/10+

Процессор архитектуры IA-32 или AMD64/EM64T

Оперативная память от 1Гб

Видеокарта c поддержкой OpenGL 2.0 и выше с 1Гб и более памяти

Разрешение дисплея минимум 1024х768, рекомендуется 1280х1024
