При определении прочности и жесткости узла врезки МКЭ получил широкое распространение. Созданная программа, в отличие от универсальных конечно-элементных программ (ANSYS, NASTRAN, COSMOS и др.), не требует специальной подготовки пользователя и значительных временных затрат. Создание конечно-элементной разбивки и оценка полученных результатов напряженно-деформированного состояния (НДС) зоны врезки производится автоматически.
Расчет НДС выполняется для радиальных и косых врезок в цилиндрические и конические обечайки, выпуклые, конические и плоские днища, прямоугольные пластины. Позволяет выполнять расчет НДС врезок в трубопроводы (тройники) и их элементы (отводы, конические переходы), а также врезок опор в аппараты колонного типа (юбочные опоры) и подпятники отводов. Расчет с помощью МКЭ позволяет значительно расширить область применения и точность решения задачи.
Точность расчетов на прочность сосудов, аппаратов и трубопроводов в месте соединения в значительной степени определяется учетом жесткости (податливости) врезки, которая определяется программой Штуцер-МКЭ. Как правило, при расчетах на прочность трубопроводных систем соединение трубопровода и сосуда (аппарата) заменяется мертвой опорой, что приводит к получению завышенных усилий и напряжений в узле соединения.
Возможности

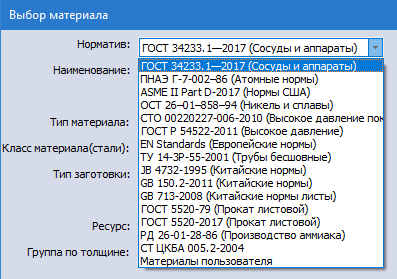

Определение допускаемых напряжений для различных режимов в соответствии с заданным нормативным документом (ГОСТ, ПНАЭ, ASME, EN, JB)
Выводы о выполнении условий прочности в виде подробного отчета по основным международным стандартам (HTML, RTF)
Определение допускаемых нагрузок на штуцера
Расчет коэффициентов интенсификации напряжений (SIF)
Расчет c учетом температурных деформаций
Расчет укрепления отверстия от действия давления (ГОСТ)
Расчет на прочность при действии циклической нагрузки по ASME и ГОСТ
Определение жесткости (податливости), коэффициентов гибкости узла врезки
Определение напряженно-деформированного состояния в местах врезки штуцеров от действия внешних нагрузок, давления и температурного расширения
Расчет нескольких вариантов нагружений заданных пользователем
Расчет овальных врезок
Расчет под действием гидростатического давления
Расчет отвода (изгиба) с подпятником
Расчет врезки опоры колонного аппарата
Расчет прочность врезки, работающей в коррозионно-активной сероводородсодержащей среде (ГОСТ)
Расчет прочности и жесткости по WRC 537(107,297)
Нормы
Анализ методом конечных элементов (МКЭ) проводит оценки прочности согласно нормативным документам:
ГОСТ 34233.1-2017. Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования
ГОСТ 34233.6-2017. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках
ГОСТ 34233.10-2017. Сосуды и аппараты. Нормы и методы расчета на прочность. Сосуды и аппараты, работающие с сероводородными средами
ASME Boiler and Pressure Vessel Code. Part D. Properties. Section II, Materials — 2019
ASME Boiler and Pressure Vessel Code. Rules for Construction of Pressure Vessels. Section VIII, Division 1 – 2019
ASME Boiler and Pressure Vessel Code. Rules for Construction of Pressure Vessels. Section VIII, Division 2 – 2019
ПНАЭ Г-7-002-86. Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок. –М.: Энергоатомиздат, 1989
EN 13445-3. European Standard. Unfired pressure vessels – Part 3. Issue 1 (2002-05)
JB 4732-1995-EN. Professional Standard of the People’s Republic of China – 1995
Системные требования
Windows 7/8/10+ 64bit
Видеокарта c поддержкой OpenGL 2.0 и выше с 1Гб и более памяти
Разрешение дисплея минимум 800х640, рекомендуется не менее 1366х768
Процессор архитектуры x86-64
Зависит от версии ОС Windows (желательно от 8Гб)
