Обзор ПАССАТ

Программа «ПАССАТ» предназначена для расчета прочности и устойчивости сосудов, аппаратов и их элементов с целью оценки несущей способности в рабочих условиях, а также в условиях испытаний и монтажа.

Обзор

Программа «ПАССАТ» предназначена для расчета прочности и устойчивости сосудов, аппаратов, резервуаров и их элементов с целью оценки несущей способности в рабочих условиях, а также в условиях испытаний и монтажа.

Программа используется более, чем в 500 организациях России, Украины, Казахстана, Белоруссии, Китая, Японии, Италии, Чехии, Латвии, Болгарии, Германии, Кореи, США.

Программа рассчитана на применение при проектировании, реконструкции и диагностике сосудов, аппаратов, резервуаров а также при проведении поверочных расчетов объектов нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, атомной и других смежных отраслях промышленности, и рекомендована Ростехнадзором.

Благодаря огромному числу пользователей и обратной связи со специалистами различных отраслей промышленности программная ПАССАТ устойчиво развивается и модернизируется, чтобы соответствовать современным требованиям промышленности.

Программа постоянно верифицируется, в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами.

Выполнение расчетов по программам ПАССАТ обеспечивает надежность и безопасность при эксплуатации оборудования различного назначения, облегчает согласование проекта с контролирующими органами (Ростехнадзор, Главсгосэкспертиза), сокращает затраты и время пусконаладочных работ.

Возможности

ПАССАТ позволяет рассчитывать различные виды оборудования.

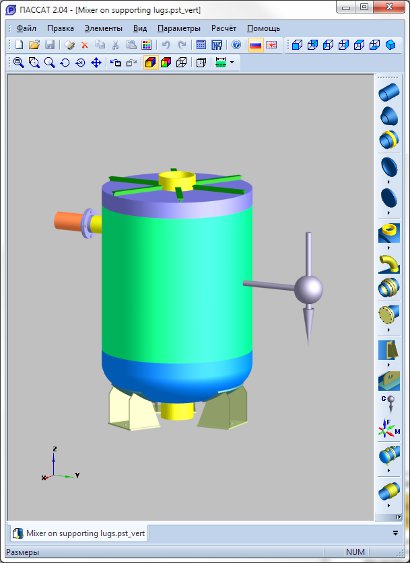

Программа состоит из ядра — базового модуля «ПАССАТ», который осуществляет расчет прочности и устойчивости горизонтальных и вертикальных сосудов и аппаратов по отечественным и зарубежным нормативным документам (НД). Расчет проводится как на основе как сборника ГОСТ 34233.(1-12)-2017, так и предшествующих ему ГОСТ 14249-89, ГОСТ 25221-82, ГОСТ 26202-84, ГОСТ 24755-89, РД 26-15-88, РД РТМ 26-01-96-77, РД 10-249-98, ОСТ 26-01-64-83, РД 26-01-169-89, РД24-200-21-91 и др.

В базовый модуль включены расчеты элементов сосудов высокого давления (ГОСТ Р 54522, ГОСТ 26293, ГОСТ 26303, ОСТ 26-1046-87).

Основные элементы сосудов и аппаратов могут быть посчитаны по американским (ASME VIII, div.1/div.2) и европейским (EN 13445-3) нормам.

Дополнительной функцией является расчет нормальных штуцеров от воздействия давления и внешних нагрузок как по ГОСТ Р 34233.3, так и по американским нормативным документам WRC-537(107), WRC-297. Расчет общего случая врезок штуцеров в обечайки и днища аппаратов с определением таблиц допускаемых нагрузок может быть выполнен по отдельной программе «Штуцер-МКЭ».

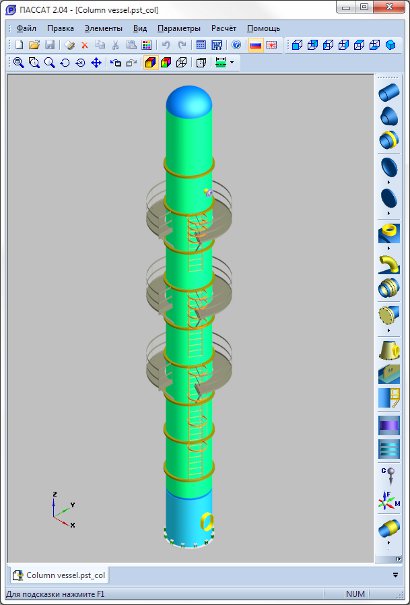

Расчет на прочность и устойчивость аппаратов колонного типа с учетом ветровых нагрузок и сейсмических воздействий осуществляется с помощью модуля «ПАССАТ-Колонны». Расчет проводится на основе ГОСТ 34233.9-2017.

Расчет на прочность и устойчивость теплообменных аппаратов кожухотрубчатого типа и аппаратов воздушного охлаждения (АВО), осуществляется с помощью модуля «ПАССАТ-Теплообменники» на основе ГОСТ 34233.7-2017, РД 26-14-88, ГОСТ 30780-2002, ASME VIII, div.1.

Расчет на прочность и устойчивость горизонтальных и вертикальных сосудов с учетом нагрузок от сейсмических воздействий доступен с помощью модуля «ПАССАТ-Сейсмика» на основе СТО-СА-03.003-2009, ГОСТ Р 55722-2013, ГОСТ 34283-2017.

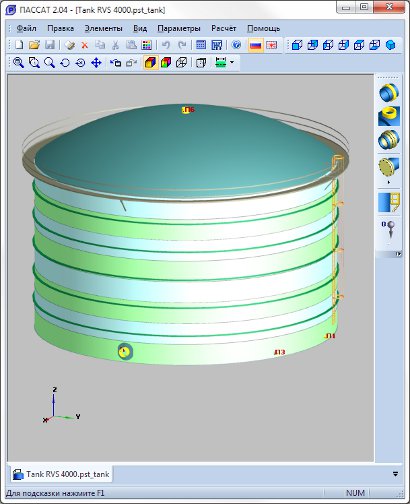

Расчет вертикальных стальных цилиндрических резервуаров проводится с использованием модуля «ПАССАТ-Резервуары» на основе СТО–СА–03–002–2011, ГОСТ 31385-2016.

Нормы

Базы данных

Для того чтобы не вводить необходимые параметры вручную, имеется ряд встроенных баз данных:

Интерфейс

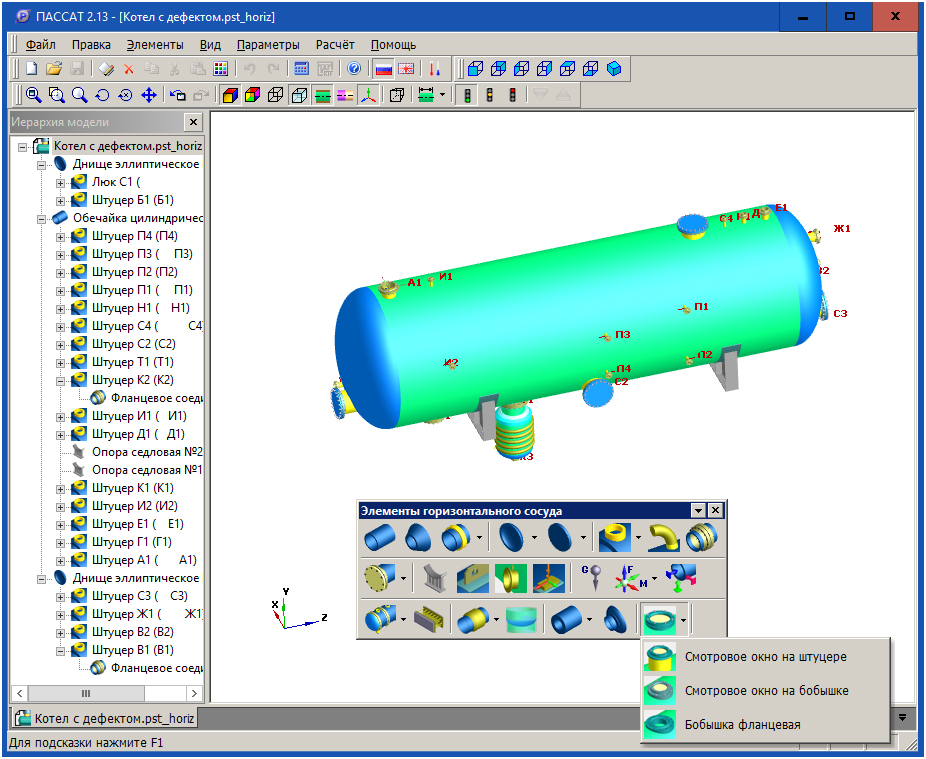

ПАССАТ имеет современный наглядный и интуитивно понятный пользовательский интерфейс, документацию и справочную систему на русском и английском языках.

При построении используется простая и понятная любому рядовому проектировщику объектно-ориентированная расчетная модель оборудования. Объектами, из которых состоит оборудование, являются:

• Цилиндрические обечайки (гладкие и подкрепленные кольцами жесткости);
• Конические переходы;
• Приварные днища и отъемные днища и крышки (сферические, эллиптические, торосферические, конические, плоские (в том числе с ребрами жесткости), сферические неотбортованные);
• Фланцевые соединения;
• Места врезок штуцеров;
• Седловые опоры и цилиндрические обечайки в местах их опирания в случае горизонтальных сосудов и аппаратов;
• Седловые опоры и цилиндрические обечайки в местах их опирания в случае горизонтальных сосудов и аппаратов;
• Цилиндрические обечайки, конические элементы и выпуклые днища в местах крепления несущих ушек, подъёмных цапф, в местах присоединения металлоконструкций;
• Укрепление отверстий;
• Отводы;
• Врезки (штуцера) в обечайки и выпуклые днища;
• Эллиптические перегородки;
• Эллипсоидные переходы;
• Элементы аппаратов колонного типа от ветровых и сейсмических воздействий, в том числе установленных на постаменте;
• Опорные обечайки аппаратов колонного типа;
• Трубные решетки, кожух, трубы, компенсатор, расширитель, плавающая головка теплообменных аппаратов;
• Камеры теплообменников воздушного охлаждения;
• Элементы сосудов и аппаратов с рубашками (цилиндрической, U-образной, частично охваченные рубашками, со змеевиковыми и регистровыми каналами, с продольными каналами);
• Элементы сосудов и аппаратов высокого давления (обечайки, днища, фланцы, крышки, врезки);
• Элементы вертикальных резервуаров;
• Смотровые окна, бобышки.

Конфигурация

Системные требования

Сертификаты

ПАССАТ зарегистрирован за №2870 в Реестре отечественного программного обеспечения Приказом Минкомсвязи России от 09.02.2017 №51.
