Расчёт и выбор тепловой изоляции трубопроводов и оборудования.

Обзор

Расчет тепловой изоляции является одной из самых трудоёмких проектных задач. Современные требования по срокам и выполнению проекта делают расчет изоляции вручную для больших проектов практически невозможным! Даже использование альбомов типовых конструкций не позволяет в полной мере обеспечить требуемую эффективность работы.

Программа, разработанная в НТП Трубопровод, позволяет Вам рассчитать и выбрать тепловую изоляцию, сэкономив до 90% времени, которое Вы обычно тратите на эту задачу. Программа в автоматическом режиме полностью формирует теплоизоляционную конструкцию, рассчитывает и генерирует лист общих данных (ведомость ссылочных и прилагаемых документов), техномонтажную ведомость, ведомость объемов работ (для сметного отдела) и спецификацию по ГОСТ 21.405-93, ГОСТ 21.110-2013 и ГОСТ Р 21.1101-2013.

Программа рекомендуется для использования в проектно конструкторских бюро и отделах при проектировании и реконструкции магистральных и технологических трубопроводов и теплосетей, оборудования в нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, теплоэнергетической и других отраслях промышленности, производящих расчет и выбор тепловой изоляции трубопроводов и оборудования.

Возможности

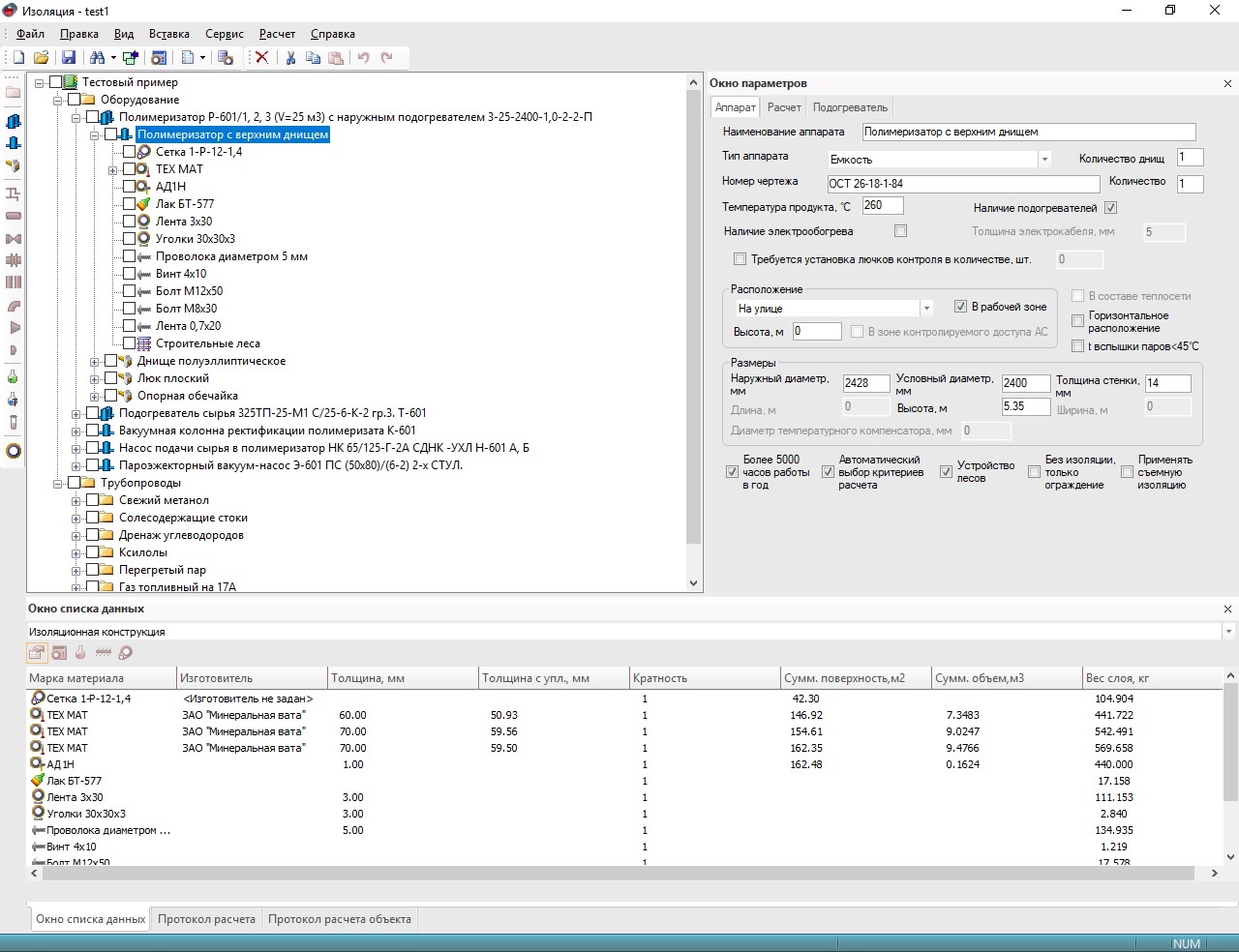

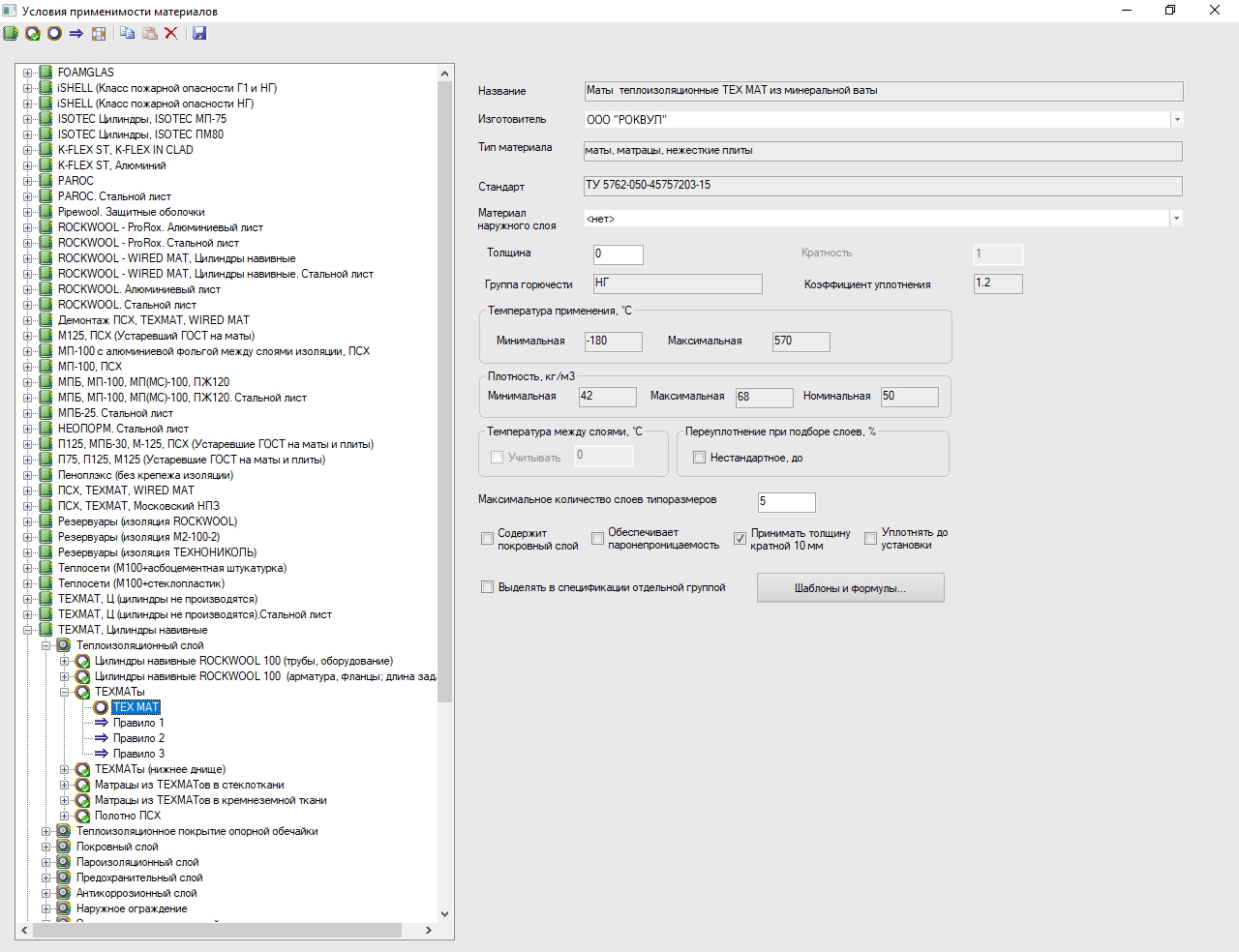

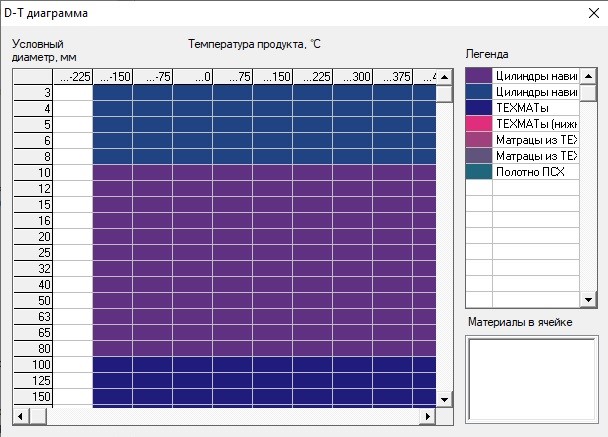

Оптимальный выбор теплоизоляционных конструкций и материалов

Расчет минимально необходимой толщины теплоизоляционного слоя (для случая одного или двух материалов в теплоизоляционном слое)

Подбор типоразмеров изделий

Расчет объемов работ и общего количества материалов

Выпуск проектной документации

Программа рассчитывает изоляцию для различных типов объектов:

Трубопроводов наземной прокладки и проложенных в грунте (канально и бесканально), включая прямые участки, отводы, переходы, арматуру и фланцевые соединения;

Трубопроводов двухтрубной прокладки (канальной и бесканальной), в том числе теплосетей;

Различных видов оборудования – как стандартных (насосов, емкостей, теплообменников и др.), так и сложных составных аппаратов, включающих различного вида обечайки, днища, штуцера, люки и фланцевые соединения;

Учитывается наличие обогревающих спутников и электрообогрева.

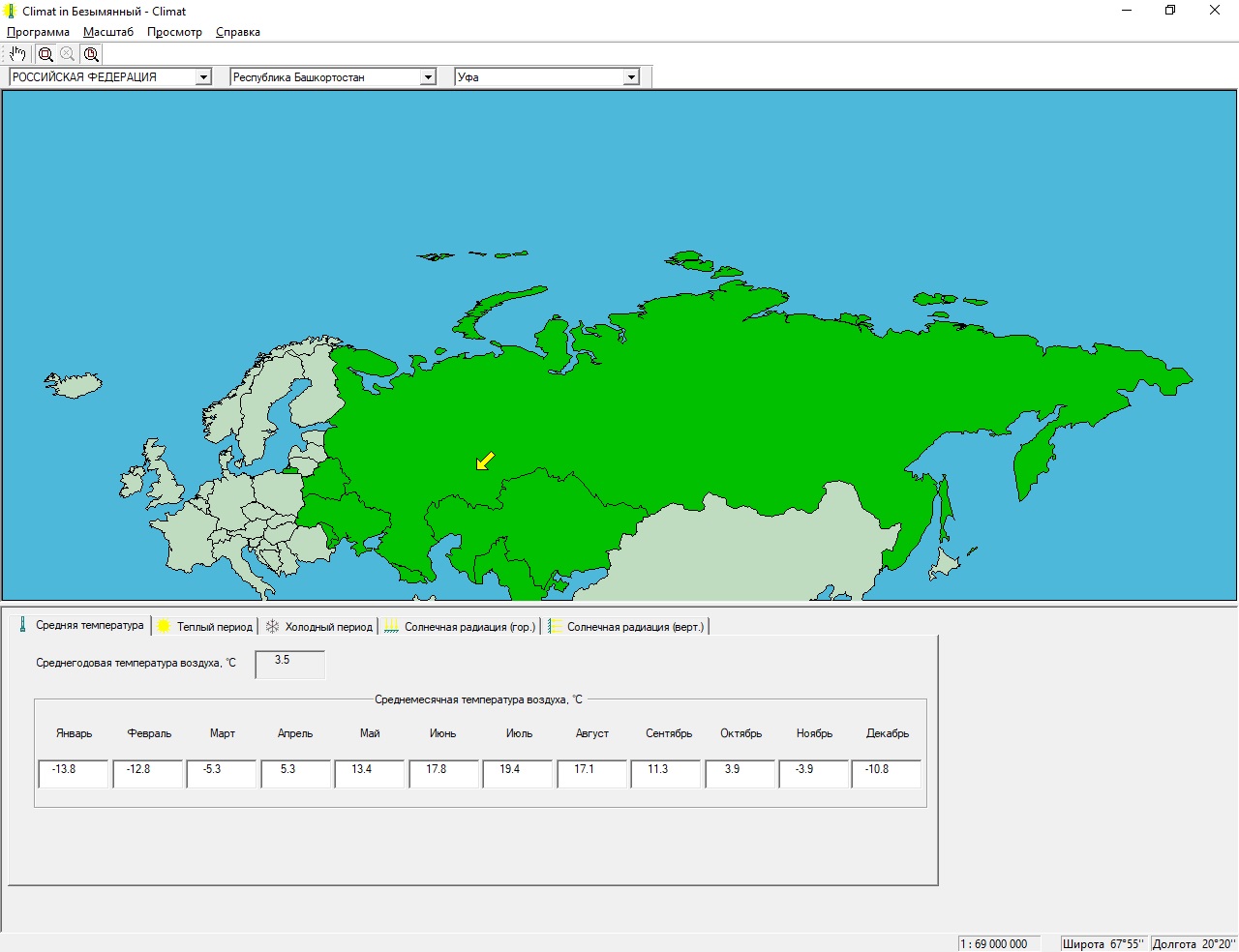

Исходными данными для расчета являются: тип и размер изолируемого объекта, его температура и расположение; прочие данные задаются по умолчанию и могут быть изменены пользователем. Геометрические размеры теплоизоляции рассчитываются в зависимости от назначения изоляции, типа изолируемого объекта, его размеров, температуры продукта, параметров окружающей среды, характеристик материала изоляции с учетом его уплотнения.

Преимущества расчета и выбора изоляции при использования программы:

Сокращение времени выполнения проекта;

Повышение точности выбора изоляции, что позволяет экономить материал;

Возможность проведения нескольких вариантов расчета для выбора наиболее эффективного, поскольку время тратится только на ввод исходных данных.

Благодаря продуманной организации интерфейса пользователя и встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени.

Нормы

Программа выполняет расчеты в соответствии со следующими нормативными документами:

СНиП 41-03-2003;

СП 61.13330.2012 (актуализированная редакция СНиП 41-03-2003);

СНиП 2.04.14-88;

НР 34-70-118-87 (Для атомных и тепловых станций);

РД ЭО 0586-2004 (Для атомных станций);

ТКП 45-4.02-323-2018 (нормы республики Беларусь).

Интеграция

В программе предусмотрена возможность импорта данных из проектов программы Гидросистема, из системы СУБД-проект, из файлов открытого формата, а также из системы PDMS (через файлы открытого формата).

После расчета программа позволяет распечатать различные виды выходных документов:

лист общих данных;

техномонтажная ведомость для строительного подразделения;

ведомость объемов работ для сметного отдела;

спецификация в отдел материального обеспечения по ГОСТ 21.405-93, ГОСТ 21.110-2013 и ГОСТ Р 21.1101-2013;

задание на расчет систем электрообогрева.

Структура выходной информации программы имеет открытый формат, и возможно подключение её к имеющейся на предприятии системе документооборота. Оформление документации соответствует СПДС. Вид выходящих документов может быть настроен по вкусу.

Базы данных

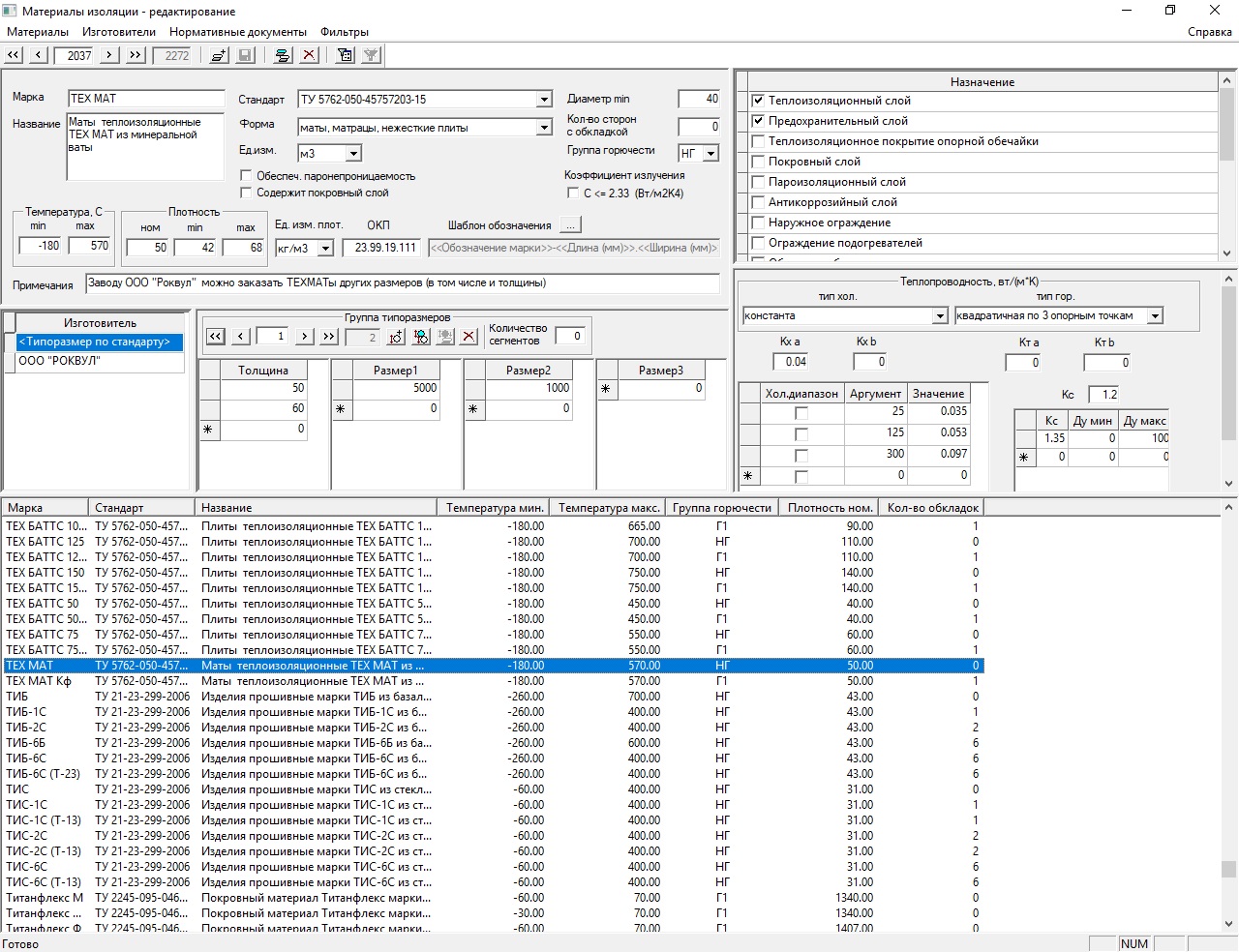

Программа имеет собственную базу данных изоляционных материалов. Эта база данных открытая и гибкая по своей структуре – она позволяет просматривать данные по материалам и редактировать их с помощью удобного редактора базы данных. В базу данных включены как основные, так и вспомогательные материалы, а также их свойства, основные производители и производимые ими типоразмеры. Мы открыты к сотрудничеству со всеми производителями материалов (поставляющих качественные и сертифицированные изделия) для пополнения базы данных их материалами.
